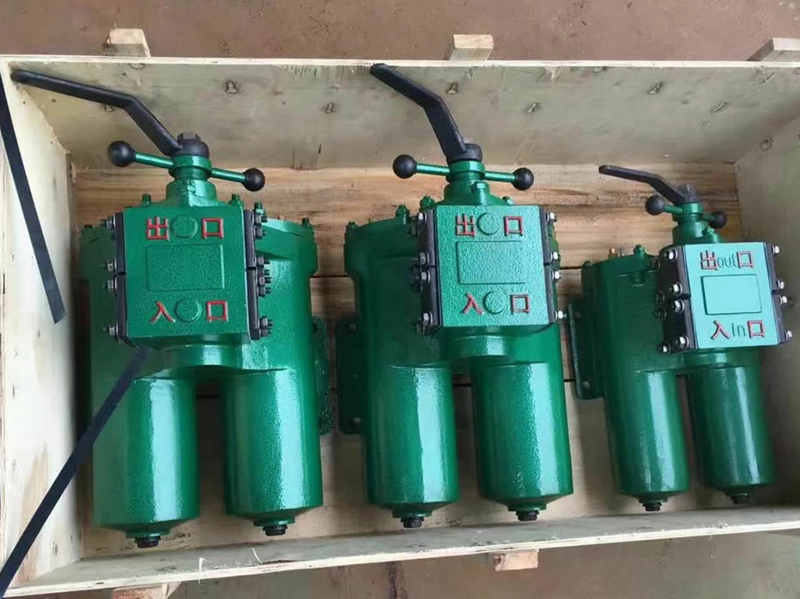

SPL网片式油滤器主要由壳体、滤片组件、转换阀体等*部件组成。在转换阀体腔外侧有两对进出油口，油系下进上出，由管螺纹接头或方法兰与外部油管连接，两滤芯腔底部各有一个装螺塞的排污孔，供排放污油。为固定滤器，壳体上有带螺栓孔的法兰，供安装用。

滤片套在滤芯套筒上，是滤器的主要过滤元件，由滤网，支承网及波纹隔盘等组成，滤网的网目数由用户根据需要选用。

转换阀体是由铸造铝合金制成的锥体，与阀孔研磨配合，阀体上铸有上下两油道孔，上油道孔一端通滤芯上方油腔，一端通滤器出口，下油道孔一端通滤芯腔，一端通滤器进口，当转换阀迅速从一极限位置转至另一极限位置时，阀体将一滤芯腔的通路关闭，而将另一滤芯腔的通路打开，此时压力油从滤器进口流入滤芯腔，经滤网过滤后的清洁油经上方油腔从出口流出，达到滤清油液的目的。转换阀体轴端头上的箭头指向接通的滤芯腔的一边。

在一般情况下，油滤器的清洗压降≤0.15Mpa，如压差超过应迅速转换滤芯腔，对原滤芯腔进行检查清洗。

使用要点

1、在壳体转换阀体腔两侧有两对进出油口，油系下进上出，不得误装，有四种接管方式，同用户根据情况自选。

2、转换手柄必须处于左开或右开的极限位置，以保证油路畅通。

3、滤器开始通油时，应开启放气阀，待油液充满滤芯腔，排尽空气后关闭放气阀，以免油液外溢。

4、当压差超过要求或在系统运转中拆洗滤芯组件时，逆时针转动提升手柄，使锥阀上移，当有松动感时，再将提升手柄反向转动45°～120°左右，即可转动转换手柄120°至阀盖上“左开”或“右开”的极限位置，再顺时针转动提升手柄将锥阀压下。
